Unity5.1.1f1 Personal(2015年6月)



f:id:hiyotama:20150622010040p:plain

ユニティちゃんライセンス

このコンテンツは、『ユニティちゃんライセンス』で提供されています



 前回の続きです〜

今回は、ユニティちゃんに走りとジャンプのアニメーションを加えたいと思います〜



今回のような2D画像のアニメーションを詳しくまとめたエッセンスをご用意しましたので、こちらもご参照下さい〜





 【目標】走りとジャンプのアニメーションを付ける!



①走りアニメーションを作成する!

まずは走りアニメーションを作成します〜HierarchyビューのPlayerを選択し、



f:id:hiyotama:20150622190917p:plain



その状態でWindow>Animationをクリックし、



f:id:hiyotama:20150427095323p:plain

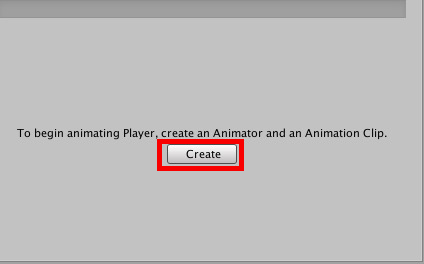

こんな表示があったらCreateボタンを押し、



f:id:hiyotama:20150622191041p:plain



もし上の表示が出なかったらAnimationビューのCreateNewClipをクリックし、



f:id:hiyotama:20150622191352p:plain



Dash@Playerという名前でAnimationを保存し、



f:id:hiyotama:20150622191236p:plain

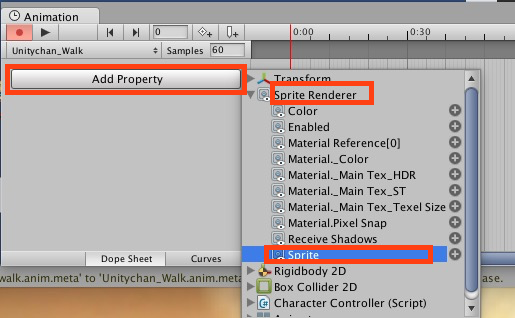

AddProperty>SpriteRenderer>Spriteを選択し、



f:id:hiyotama:20150427100231p:plain

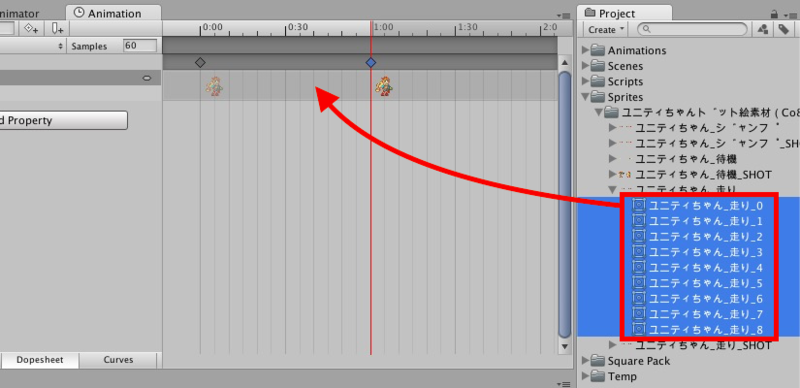

Projectビューからユニティちゃんドット絵素材(Co89)>ユニティちゃん_走りからユニティちゃん_走り_0〜8をまとめてドラッグし、Animationビューへドロップ!(2枚のSprite画像があるかもしれませんが、それらは削除して下さい)

f:id:hiyotama:20150622191712p:plain

 ドラッグ&ドロップ!

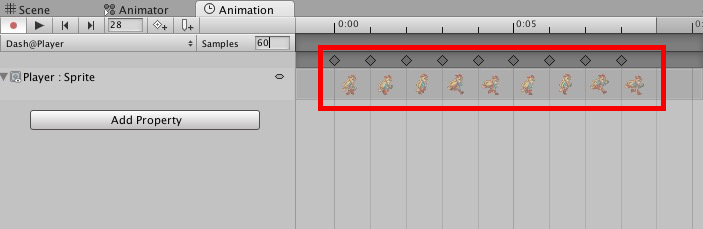

表示されたSprite画像は、 Animationのタイムラインでいう0:00〜0:08に綺麗に並べて下さい〜



f:id:hiyotama:20150622192100p:plain

0:00〜0:08に綺麗に並べ直す

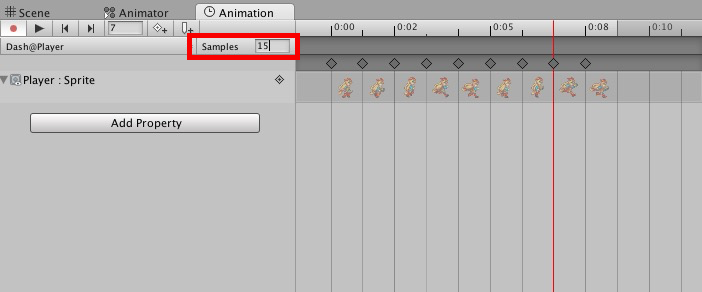

これで走りアニメーションが付きました〜が・・・この状態だとものすごいスピードでアニメーションしていて気持ち悪いので、animationウィンドウのSamples(1秒間に何コマのアニメーションにするか)を60から15にして、アニメーションスピードをゆるやかにします〜



f:id:hiyotama:20150622192210p:plain

60から15へ変更



これでちょうどいいスピードになりました〜ゲームを実行してみます〜



f:id:hiyotama:20150622192345p:plain

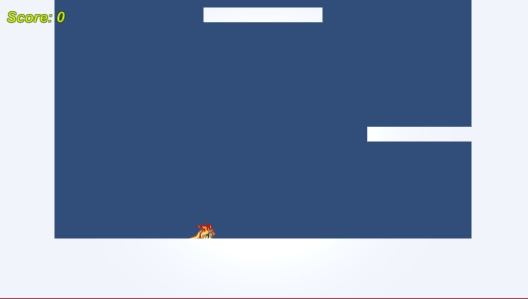

めり込んどる・・・



ユニティちゃん_待機のSprite画像のPivotをCenterからBottomに変更しましたが、走りやジャンプのSprite画像のPivotはまだCenterのままなので、このような結果となってしまいました〜ので、変更します〜



f:id:hiyotama:20150622192644p:plain

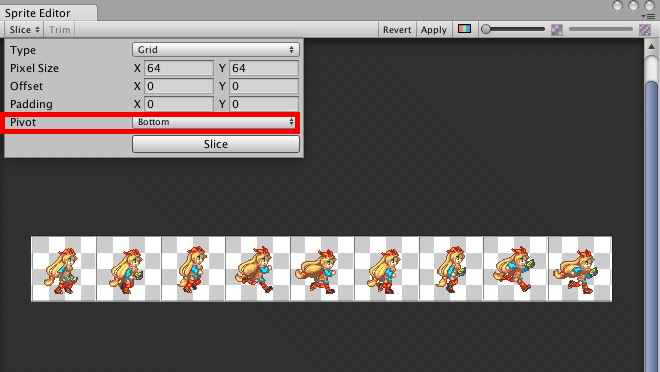

ユニティちゃん_走りのSprite Editorの設定 PivotをBottomに変更



ついでにこのあと使うジャンプアニメーションのPivotもBottomに変更しておきます〜



f:id:hiyotama:20150622192943p:plain

ユニティちゃん_ジャンプのSprite Editor設定 PivotをBottomに

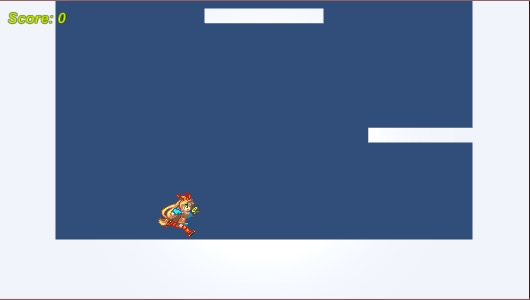

それでは再度、ゲームを実行してみましょう〜



f:id:hiyotama:20150622193022p:plain

走ってます



②ジャンプアニメーションを作成する

現在Dash@Playerというアニメーションのみが存在してますが、もうひとつJump@Playerというアニメーションを作成し、条件によってアニメーションを変えていきましょう〜



HierarchyビューにあるPlayerを選択し、WindowからAnimationを再度選択します〜



f:id:hiyotama:20150427095323p:plain

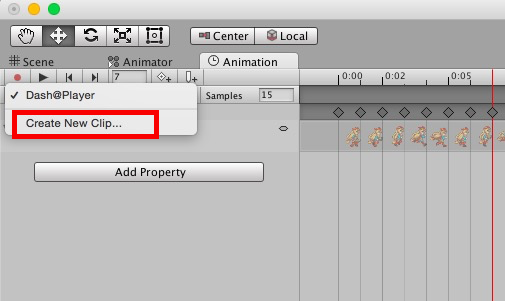

 次にDash@Playerと書かれている欄をクリックし、Create New Clipという項目がありますのでクリックします〜



f:id:hiyotama:20150622193324p:plain

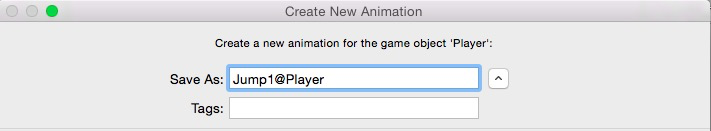

Jump1@Playerという名前で保存します!



f:id:hiyotama:20150622193449p:plain

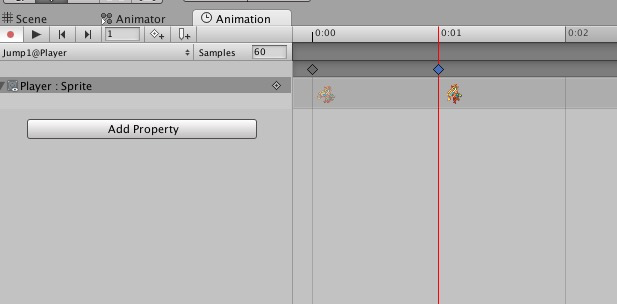

するとDash@Playerと同じ画面が出てきますので、Add Property > Sprite Renderer > Spriteを選択し、Project欄のユニティちゃんドット絵素材(Co89)>ユニティちゃん_ジャンプからユニティちゃん_ジャンプ0と1をAnimationウィンドウに貼り付けます〜



今回Samplesは60のままで大丈夫です〜



f:id:hiyotama:20150622193729p:plain

画像を2枚配置 Samplesは60のまま



この要領で、



f:id:hiyotama:20150622194030p:plain

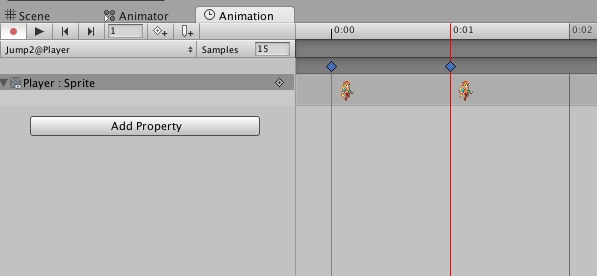

名前:Jump2@Player Sprite画像:ユニティちゃんジャンプ2,3 Samples:15



f:id:hiyotama:20150622194447p:plain

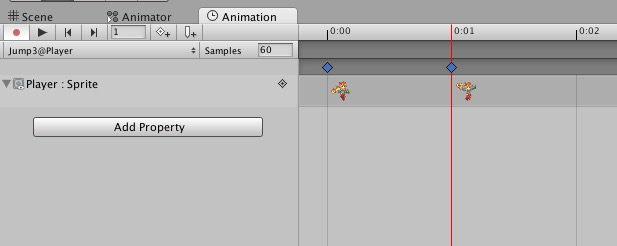

名前:Jump3@Player Sprite画像:ユニティちゃんジャンプ4,5 Samples:60



f:id:hiyotama:20150622194603p:plain

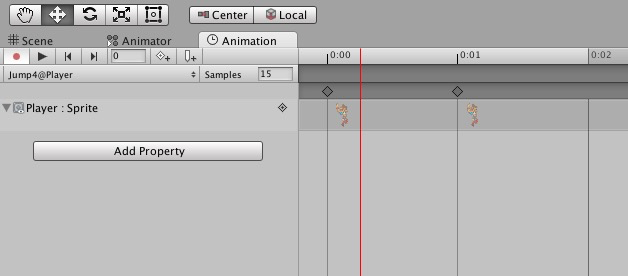

名前:Jump4@Player Sprite画像:ユニティちゃんジャンプ6,7 Samples:15



f:id:hiyotama:20150622194944p:plain

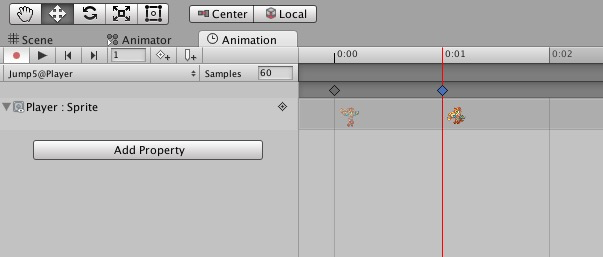

名前:Jump5@Player Sprite画像:ユニティちゃんジャンプ8,0 Samples:60



と作成して下さい〜



これでジャンプアニメーションは完成しました!

あとは条件を指定して、走りアニメーションから今作成したジャンプアニメーションに切り替えればOKです〜

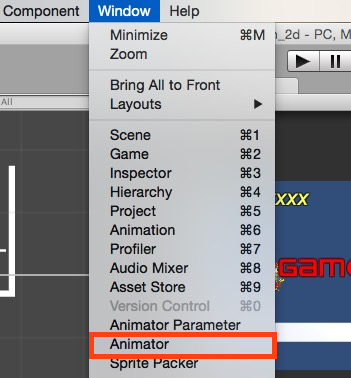

続いてHierarchyのPlayerを選択した状態で、Window>Animatorウィンドウを開いて下さい〜



f:id:hiyotama:20150427104227p:plain

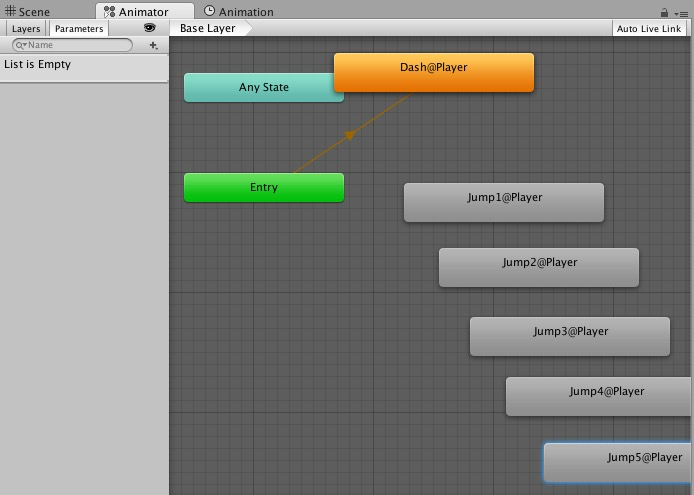

先ほど作成したAnimationが配置されています〜



f:id:hiyotama:20150622195242p:plain



③Animator Controllerでアニメーション同士を繋げる!

それではアニメーション同士を繋げていきます〜

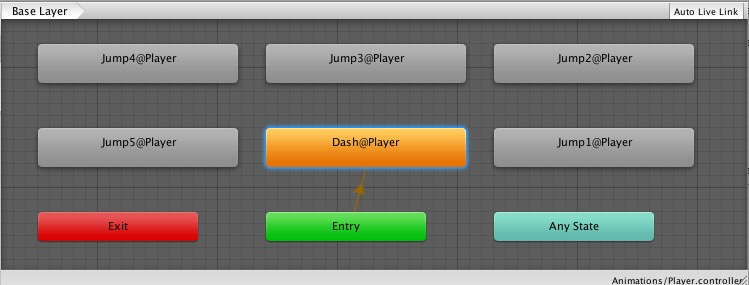

まずは配置を軽く整理しましょう!



f:id:hiyotama:20150623082616p:plain

 こんな感じの配置

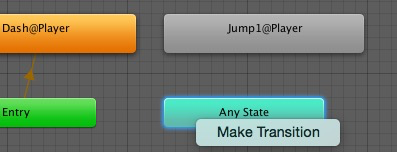

次にアニメーションを右クリックして、MakeTransitionを選択します〜



f:id:hiyotama:20150623082725p:plain

最初はAnyStateからJump1@Playerへ矢印を引きます〜



f:id:hiyotama:20150623082756p:plain

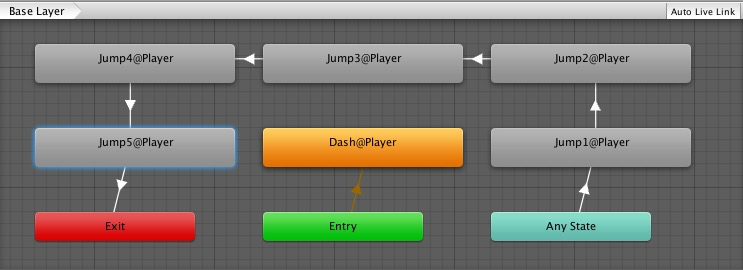

同じ要領で、以下のようにTransitionで繋いでください〜



f:id:hiyotama:20150623082841p:plain



そうしたらアニメーションを切り替えるスクリプトを記述します〜その前に・・・その条件用の変数を作っておきます〜

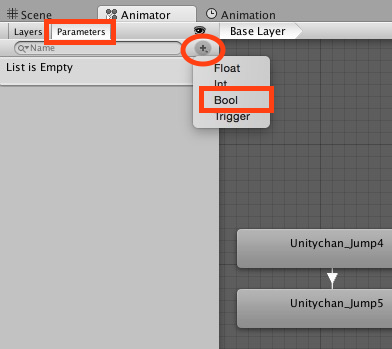

Animatior画面の左側にあるParametersを開くとパラメータ設定画面が出てくるので、+ボタンを押しBoolを選択すると、パラメーターを作成できます〜



f:id:hiyotama:20150427110014p:plain



今回パラメーターはisGrounded(Bool)、velY(float)、Jump(Trigger)の3つを作ります〜



f:id:hiyotama:20150427141320p:plain



続いて先ほど作成したパラメーターを使って、アニメーションが切り替わる条件を設定します!最初のAnyState→Jump1@Playerの切替条件は、Jumpトリガーが実行されたら・・・という条件に設定します〜

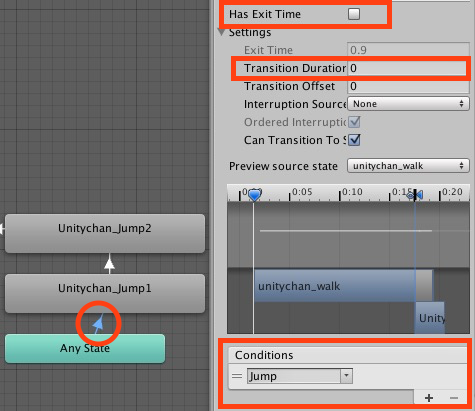

赤丸印のところをクリックすると、Inspectorにアニメーション切替内容が出てきまして、ちょっと下のほうにConditionsという欄がありますので、Conditionsのプラスボタンを押してJumpを選択して下さい〜また、HasExitTimeのチェックは外してTransitionDurationを0にしておいて下さい〜



f:id:hiyotama:20150427142455p:plain

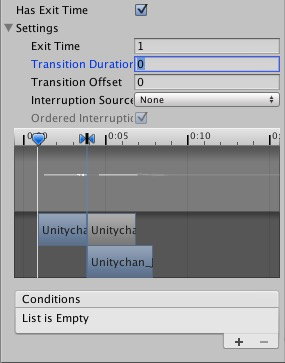

同じように設定していきます〜



f:id:hiyotama:20150427142724p:plain

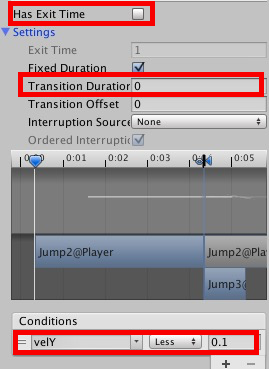

Jump1@Player→Jump2@Player





f:id:hiyotama:20150623084214p:plain

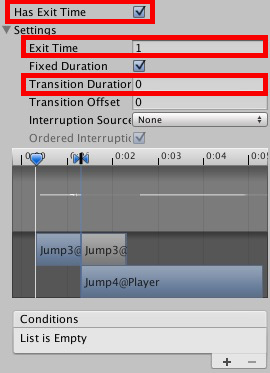

Jump2@Player→Jump3@Player



f:id:hiyotama:20150623084325p:plain

Jump3@Player→Jump4@Player



f:id:hiyotama:20150623084443p:plain

Jump4@Player→Jump5@Player



f:id:hiyotama:20150623084721p:plain

Jump5@Player→Exit



お疲れ様です〜



それでは次に、アニメーションを切り替える処理を作成していきましょう〜



④パラメータを切り替えアニメーションを遷移させる

これでアニメーションが揃い、アニメーションを繋げ、アニメーションを切り替える判定用のパラメーターができました〜



あとはスクリプトからパラメーターを切り替えるだけです〜PlayerScriptに加筆していきます!





UpdateメソッドからAnimメソッドを呼び出します〜



Animメソッドではvelocityを使いY軸方向の移動速度を取得し、SetFloatによってその値をアニメーターで作成した変数に反映しています〜上昇している時はプラス、下降している時はマイナスの値が入ります〜



また、既にあるisGrounded変数も、SetBoolによってアニメーターに作成した変数に反映しています〜



最後にJumpメソッドにて、SetTriggerによってjumpトリガーをtrueにしています〜トリガーはBool型と似ていますが、1フレームだけtrueを実行したら即座に自動的にfalseに変更されます〜falseに戻す処理を書かなくていいので、非常に楽です〜

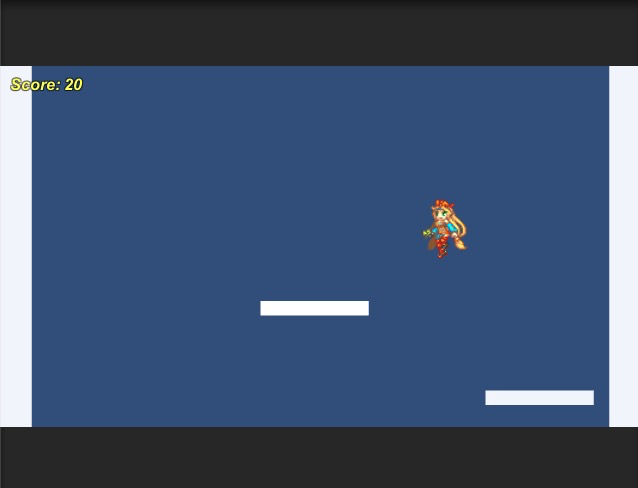

【結果】

f:id:hiyotama:20150427114302p:plain



完全にジャンプしております〜



今回はここまで、ありがとうございました〜
