【Unity開発】uGUIのCanvas Scalerの使い方【ひよこエッセンス】

いつもひよこのたまごをご利用下さいましてありがとうございます!
おかげ様でチュートリアル数も10ゲーム目となりました!
チュートリアル一覧は
こちら からどうぞ!


スポンサーリンク

Unity5.1.1f1 Personal(2015年6月)
f:id:hiyotama:20150624205139p:plain


ひよこエッセンスの時間です〜

下の記事の続き、uGUIのCanvas Scalerについて解説したいと思います〜

hiyotama.hatenablog.com

uGUIのCanvas Scalerまとめ


スマートフォン向けのゲームをリリースした際、ダウンロードされた端末によって画面サイズ(解像度やアスペクト比)が変わってきます〜

そんな時、Canvas Scalerを正しく設定することにより、画面サイズの差を感じさせずゲームを楽しんでもらうことができます〜


まずはUI Scale Modeです〜

f:id:hiyotama:20150629131121p:plain
UI Scale Mode


Constant Pixel Size、Scale With Screen Size、Constant Physical Sizeと3つありますので、ひとつずつ見ていきましょう〜

①Constant Pixel Size

f:id:hiyotama:20150629131345p:plain


Constant Pixel Sizeは、ピクセルを基準にGUIのサイズや表示位置を決めます〜画面サイズは関係なく、あくまでもピクセルを基準にしています〜


f:id:hiyotama:20150629143409p:plain

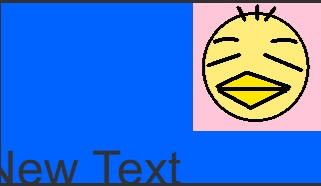

画面サイズ320px * 180px


f:id:hiyotama:20150629143513p:plain
画面サイズ640px * 360px


このように画面サイズが変わっても、表示される画像や文字サイズは変わりません〜


Scale Factorは、表示されるGUIの比率を設定できます〜デフォルトは1で、2に変更すれば2倍になります〜


f:id:hiyotama:20150629143513p:plain
Scale Factor = 1


f:id:hiyotama:20150629143929p:plain
Scale Factor = 2


Reference Pixels Per Unitは、Sprite画像関係の設定です〜

1unit(Unity内での単位・現実世界での1メートル)内で表示されるピクセル数を設定します〜デフォルトの100なら1unitに対して100ピクセル表示、200なら1unitに対して200ピクセル表示されます〜

変更を反映したい時は、ImageオブジェクトのSet Native Sizeを押さないといけない感じです〜


f:id:hiyotama:20150629145056p:plain
Set Native Sizeを押し、元画像のサイズをWidthとHeightに反映


f:id:hiyotama:20150629145141p:plain

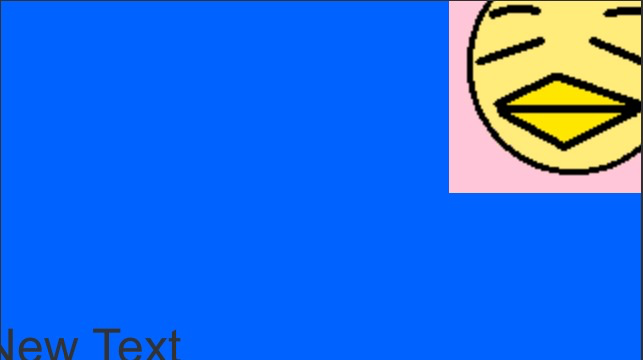

Reference Pixels Per Unit = 200の例 元画像の2倍の大きさ

②Scale With Screen Size

f:id:hiyotama:20150629145811p:plain


続いてScale With Screen Sizeです〜これは、画面サイズによってGUIを拡大、縮小してくれます〜
基準解像度より大きければ拡大、小さければ縮小となります〜


Reference Resolutionでは、レイアウトの基準となる解像度を設定できます〜

スマートフォンは基本的に端末ごとに解像度が違いますが、ここで設定した解像度を基準に大きければGUIを拡大、小さければ縮小するので、画面内でのGUIのバランスが保たれます〜


Reference Resolutionを640px * 360pxとした場合の例を見ていきましょう〜


f:id:hiyotama:20150629150146p:plain

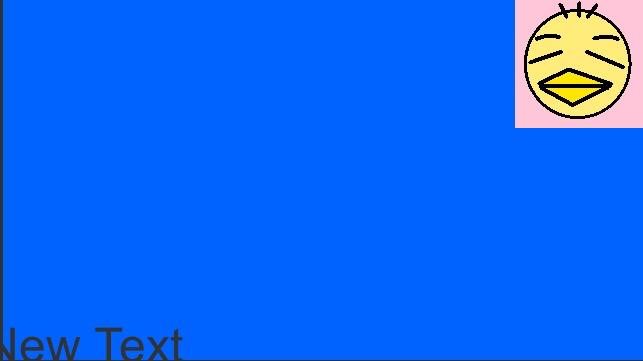

画面サイズ640px * 320px 画像サイズそのまま


f:id:hiyotama:20150629150341p:plain

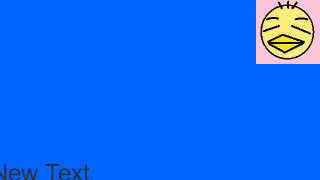

画面サイズ320px * 160px 画像サイズを縮小


f:id:hiyotama:20150629150430p:plain

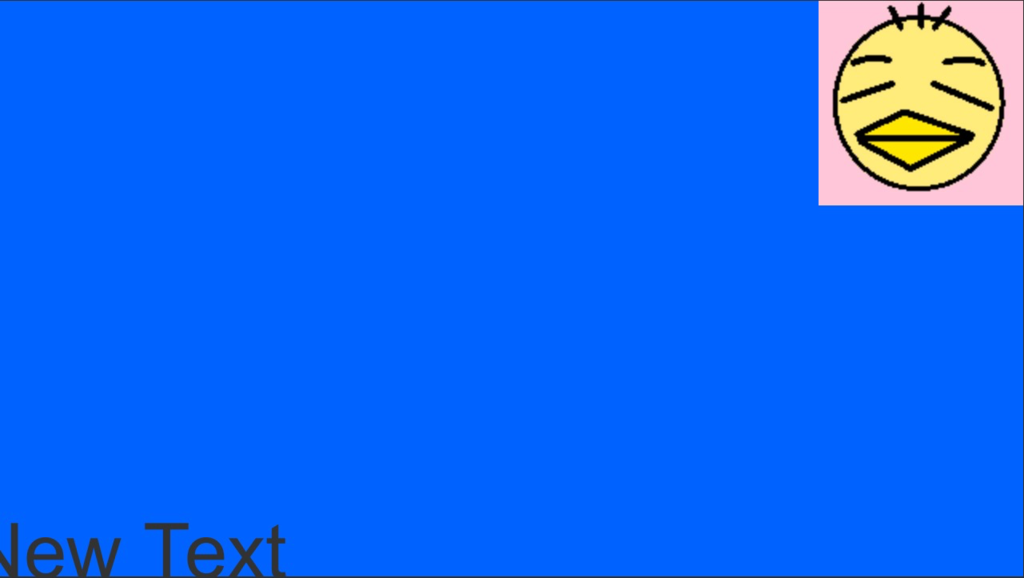

画面サイズ1280px * 720px 画像サイズを拡大


続いてScreen Match Modeです〜
ここではRederence Resolutionとアスペクト比が違う場合の対処がなされます〜


Match Width or Heightにすると、横幅か高さどちらを基準にGUIを拡大、縮小するかを決められます〜

Matchを0にすると横幅(Width)、1にすると高さ(Height)が基準となります〜
割合で決めているので中間値も取れます〜

Reference Resolutionが横長なら0、縦長なら1、縦横両方に対応したいならReference ResolutionのXとYを同じ値にし、0.5にするのがいいかと思います〜


続いてExpand(拡大)です〜
こちらは、Reference Resolutionで設定した範囲がゲーム画面に入るように調整されます〜

Shrink(縮小)は、ゲーム画面がReference Resolutionで設定した範囲の中に必ず収まるように調整されます〜

Reference Pixels Per Unitは、Constant Pixel Sizeで説明しました〜

③Constant Physical Size

f:id:hiyotama:20150629154045p:plain

Constant Physical Sizeは、物理的な実単位でUIを表示します〜


Physical Unitで単位を決定します〜
Millimeters: ミリ
Centimeters: センチ
Inches: インチ(2.54センチメートル)
Points: 1/72インチ(DTP)
Picas: 1/6インチ(DTP)
※DTP(デスクトップ パブリッシング): 出版物等のレイアウト単位



Fallback Screen DPIは、スクリーンのDPIが分からない場合に推測するために設定しておくDPIです〜
※DPI(dots per inch): 1インチ中にどれだけドットを表示できるか

Default Sprite DPIは、Sprite画像1インチあたりのピクセル数を設定します〜


基本的にはUI Scale ModeをScale With Screen Sizeにして、Reference Resolutionで横向きか縦向きかを決めて、Screen Match ModeをMatch Width Or Heightに設定し、ゲームが横向きならMatchを0、縦向きならMatchを1にすればいいかと思います〜


それでは、以上、ひよこエッセンスでした〜

ありがとうございました〜
