Unity5.1.1f1 Personal(2015年6月)
f:id:hiyotama:20150624205139p:plain


ひよこエッセンスの時間です〜

今回は3Dのユニティちゃんを使って、Animation同士を繋ぐAnimator Controllerについて解説します〜

Animationについては以下エッセンスをご参照下さい〜

hiyotama.hatenablog.com


Animator Controllerまとめ

①3Dユニティちゃんを表示

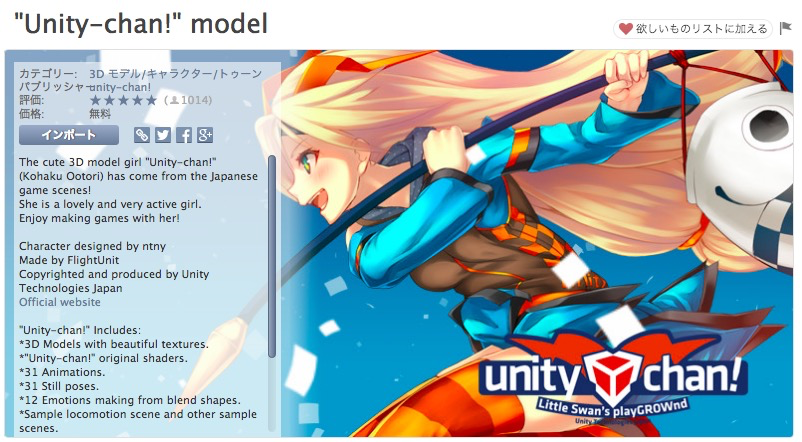

まずは3Dのユニティちゃんを画面に表示します〜Asset Storeからユニティちゃんをダウンロードして、Importして下さい〜
Asset Storeについては以下エッセンスをご参照下さい〜

hiyotama.hatenablog.com


f:id:hiyotama:20150626135931p:plain
ユニティちゃんをImport

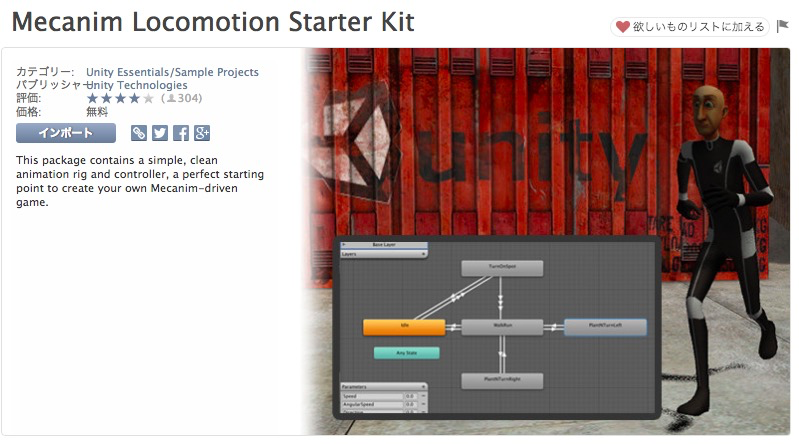

ついでにMecanim Locomotion Starter KitというAssetもダウンロード&Importしましょう〜これは、3Dキャラクターを歩いて移動させたりカメラをスムーズに追従させたりすることのできるAssetです〜


f:id:hiyotama:20150626140428p:plain

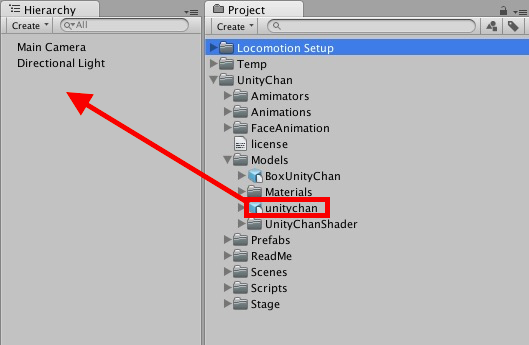

Importが完了したら、ProjectビューのUnityChan > Models > unitychanをHierarchyビューにドラッグ&ドロップして画面に表示します〜


f:id:hiyotama:20150626140530p:plain
ドラッグ&ドロップ!


f:id:hiyotama:20150626141147p:plain

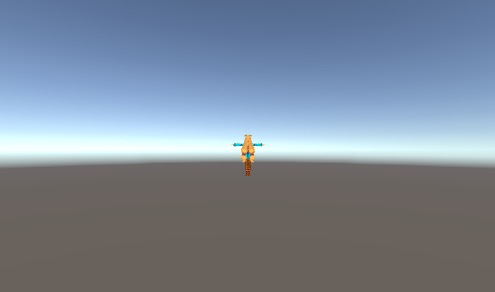

画面にユニティちゃんが出現

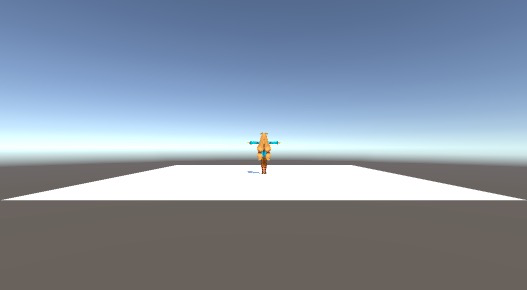

続いて地面を作ります〜HierarchyビューからCreate > 3D Object > Planeを選択し、名前をFieldにして下さい〜

f:id:hiyotama:20150626141321p:plain
Field作成

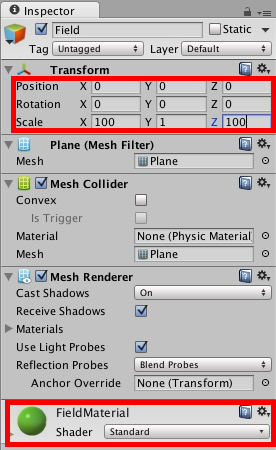

Fieldのサイズを大きくし、FieldMaterialという名前のMaterialを作成して緑色の地面にして下さい〜


f:id:hiyotama:20150626141527p:plain
Fieldの設定


f:id:hiyotama:20150626141607p:plain

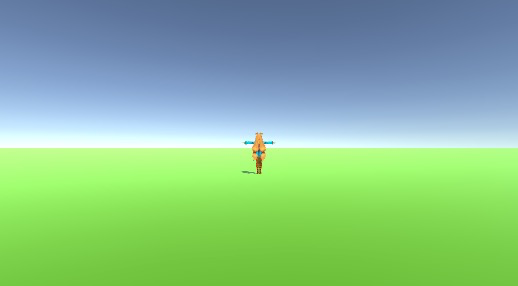

ユニティちゃんと地面作成完了


②Animator Controller説明
まずはAnimator Controllerを作成しましょう〜

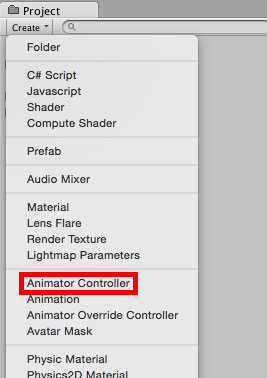

ProjectビューからCreate > AnimatorControllerを選択します〜名前はUnityChanControllerにします〜


f:id:hiyotama:20150626142042p:plain
AnimatorController作成

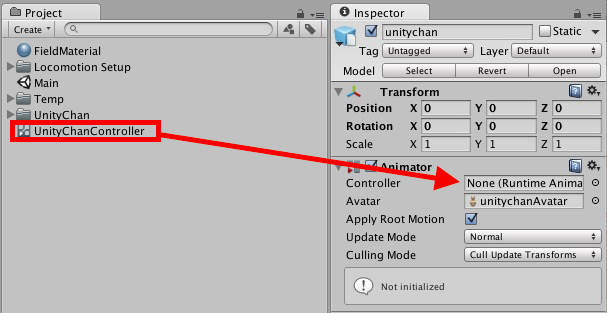

作成したら、ユニティちゃんに付いているAnimatorコンポーネントのControllerにドラッグ&ドロップします〜


f:id:hiyotama:20150626142758p:plain
ドラッグ&ドロップ!


これでAnimator Controllerで設定した内容がユニティちゃんに反映されるようになりました〜


AnimatorコンポーネントのApply Root Motionは、チェックを入れておいて下さい〜
チェックが入っていると、AnimationによるPositionの変更が可能になります〜
つまり、チェックを入れていると歩くアニメーションをした時に前に進んで、チェックが入っていないとその場で足踏みするイメージです〜


ついでにユニティちゃんがこっちを向くように、TransformのRotation.yを180にして下さい〜


f:id:hiyotama:20150626175056p:plain
今後ろを向いているので、180度回転させてこちらを向いてもらう

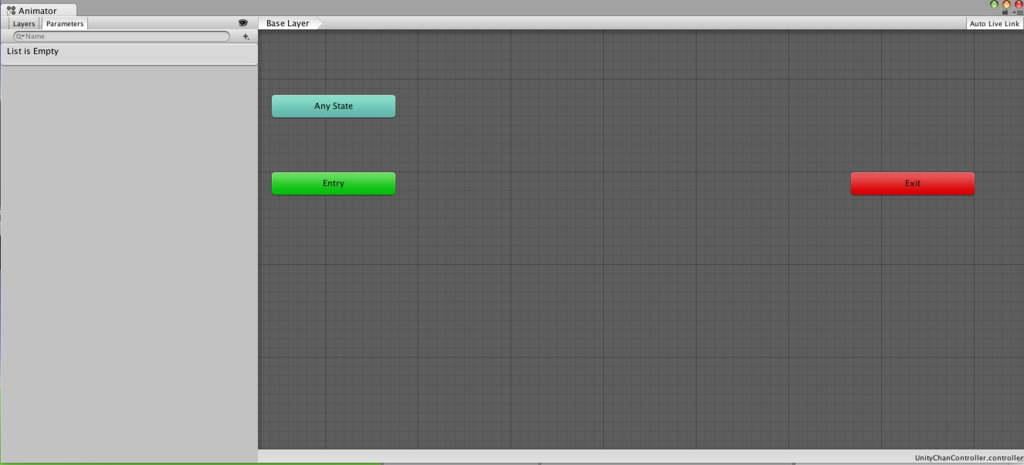

それではHierarchy上のユニティちゃんを選択した状態で、Animatorビューを開いて下さい〜

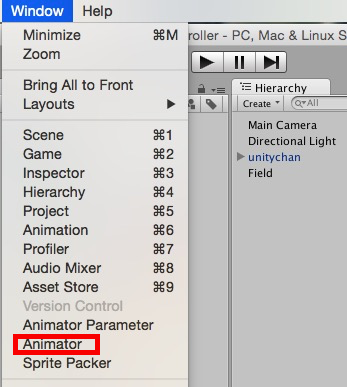

AnimatorビューはWindow > Animatorで開くことができます〜

f:id:hiyotama:20150628180414p:plain
Window > Animator選択


f:id:hiyotama:20150626143213p:plain
Animatorビュー


ここでAnimationとAnimationの切り替え等の設定することができます〜


テキストの書いてある四角い枠をStateと呼び、Animationの状態を表します〜

EntryからAnimationが始まり、Exitまで行くとAnimationが終わり、再びEntryに戻ります〜

Any Stateは、今現在どのAnimationにいるかに関わらず特定のAnimationを実行したい時に使います〜

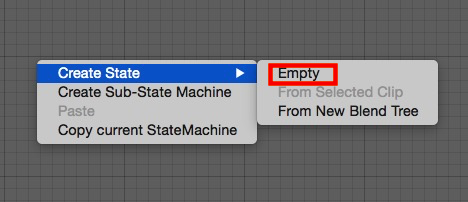

まずはAnimatorビューの適当な場所で右クリックし、Create State > Emptyを選択して下さい〜


f:id:hiyotama:20150626143749p:plain

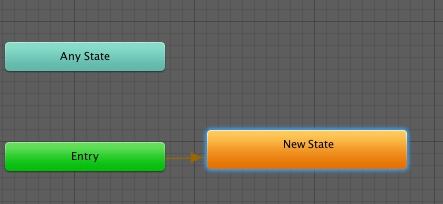

するとオレンジ色のStateが作成され、Entryと矢印で結ばれます〜このオレンジ色のStateはLayer Default Stateと言い、Animationが始まった時一番最初に実行されるStateです〜

f:id:hiyotama:20150626144053p:plain
Layer Default State


作成されたStateを選択した状態でInspectorビューを見て下さい〜


f:id:hiyotama:20150626144129p:plain


待機状態を作りたいので、まずは名前をIdleに変更しましょう〜


続いてMotionです〜Stateに入った時、Motionで設定したAnimationが実行されます〜

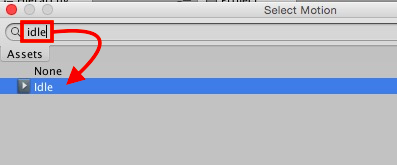

今回はLocomotion Setupの中のIdleアニメーションを使いたいので、「idle」と検索ウィンドウに入れて選択します〜


f:id:hiyotama:20150626144510p:plain
idleで検索!


Speedは、変更した数値分だけAnimationを倍速にします〜

Multiplierは、Speedの値をAnimator Controllerで作成したFloat型の変数にします〜
Animator Controllerで少なくとも1つはFloat型の変数を作成して、右側のParameterにチェックを入れなければ設定することができません〜


Mirrorにチェックを入れると、Animationが左右反転して表示されます〜

こちらのMultiplierも、Animator Controllerで作成したBool型の変数を作成し、Parameterにチェックを入れることで使えます〜


Cycle Offsetは、Animationの開始位置をズラすことができます〜例えば今回のIdleアニメーションだとユニティちゃんは左→右→左→右という順番で傾いていますが、Cycle Offsetを0.5に変更すると右→左→右→左という順番で傾くようになります〜


ちなみにCycle OffsetはAnimationのInspectorビューからも設定することができます〜余談でした〜

f:id:hiyotama:20150626152719p:plain
ここで設定しているのと同じ


こちらもParameterにチェックを入れると、Animator Controllerで設定したFloat型の変数を使うことができます〜


続いてFoot IKです〜
IKはInverse Kinematics(逆運動学)というそうですが、詳しいことはよく分からないです〜
FootIKにチェックを入れると、足元と地面との接点から逆算してAnimationのポジションを決めてくれ、地面に足がめり込まずにちゃんと立っているように調整してくれる感じです〜違ってたらごめんなさい〜


Write Defaultsは情報を集めたのですが、バグっている等の情報が出てきたりしてよく分からなかったので保留にさせて下さい〜


Transitionsは、Animationの遷移を限定したり無効にしたりします〜
Soloにチェックを入れた遷移はそのAnimationに限定され、Muteにチェックを入れた遷移は無効になります〜


ひと通り説明が終わりました〜
作成したIdleアニメーションは、名前の変更以外はデフォルトのままで大丈夫です〜


③IdleからWalkへAnimationを遷移させる
それではAnimationを遷移させてみます〜


まずはもうひとつStateを作成し、名前をWalkにし、MotionにWalkアニメーションを指定します〜


f:id:hiyotama:20150626165602p:plain
Walk Stateの作成

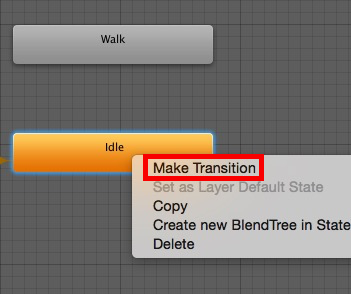

続いてIdle Stateを右クリックし、Make Transitionを選択します〜


f:id:hiyotama:20150626165749p:plain
Make Transition


すると矢印が出てくるので、Walk Stateにつなげます〜


f:id:hiyotama:20150626165827p:plain
Idle → Walk

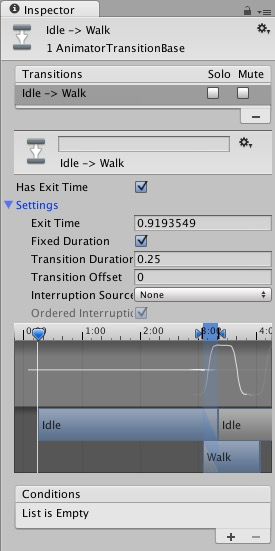

次に作成した矢印をクリックし、Inspectorビューを見ます〜


f:id:hiyotama:20150626170234p:plain


Transitionは先ほどと同様、SoloでAnimation遷移を限定、MuteでAnimation遷移を無効にします〜


続いて名前を入れる欄があります〜ここは別に名前を入れてもいれなくてもどちらでも大丈夫です〜


続いてHas Exit TimeとExit Timeです〜
ここではAnimationを何回実行した時にStateの終了とするかを設定します〜
1にすると1周で、0.5にすると半分でStateを終了し、次のAnimationへ遷移します〜

Has Exit Timeのチェックを外した場合、一番下のConditionsにて遷移条件を設定します〜


Conditionsで設定する変数は、Animator Controllerビューの左側で作成できます〜

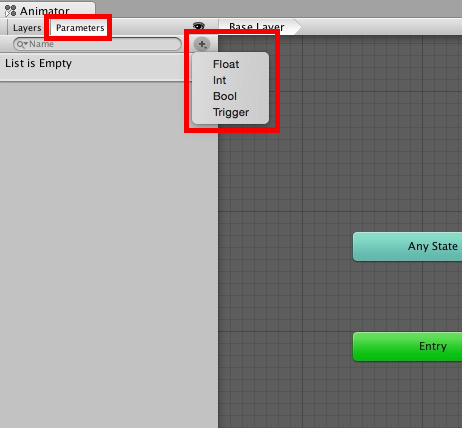

Parameterボタンを押しプラスボタンを押すと、設定するパラメーターを選択できます〜


f:id:hiyotama:20150626172959p:plain
パラメーター作成


Float型、Int型、Bool型は問題ないかと思いますが、Trigger型だけ見慣れません〜これは、基本的にはBool型と同じなのですが、trueになったあとすぐにfalseになってくれます〜場合によっては非常に使い勝手がいいので、ぜひ使って下さい〜


それでは今回はBool型でWalkという変数を作成しましょう〜


f:id:hiyotama:20150626173313p:plain
Walk変数作成


それではConditionsに戻ります〜

ConditionsではAnimationの遷移条件を設定することができます〜プラスボタンを押して、変数と条件を指定します〜
今回は先ほど作成したWalk変数、条件はtrueにします〜


f:id:hiyotama:20150626173532p:plain


これでWalk変数がtrueになった時、IdleからWalkへ遷移するようになりました〜


Fixed Durationから下は長くなりそうなので、別途エッセンスを用意します〜

hiyotama.hatenablog.com


続いてWalkからIdleへ遷移するTransitionを作成します〜


f:id:hiyotama:20150626173921p:plain
逆方向にTransitionを引き


f:id:hiyotama:20150626174049p:plain

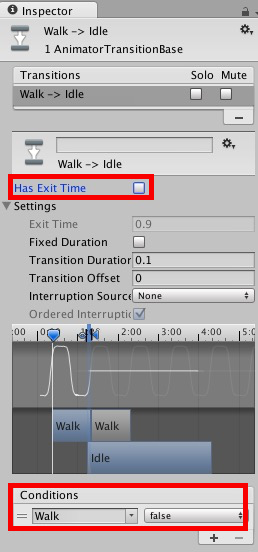

Has Exit Timeのチェックを外し、Conditionsを設定


④スクリプトからAnimationを遷移させる
それでは最後に、スクリプトから作成した変数のOn-Offを操作します〜以下のUnityChanControllerスクリプトをユニティちゃんにつけて下さい〜

using UnityEngine;
using System.Collections;

public class UnityChanScript : MonoBehaviour {
	private Animator anim;

	void Start () {
		anim = GetComponent<Animator>();
	}

	void Update ()
	{
		if (Input.GetKey ("up")) {
			anim.SetBool ("Walk", true);
		} else {
			anim.SetBool ("Walk", false);
		}
	}
}

UnityChanController.cs


キーボードの上を押すとAnimator Controllerで作成したWalk変数がtrueとなり、離すとfalseになります〜
AnimatorのSetBoolで指定できます〜他にも、float型ならSetFloat、int型ならSetInt、Trigger型ならSetTriggerで指定できます〜


最後に実行する前に、ユニティちゃんの動きをMain Cameraが追従するようにしましょう〜

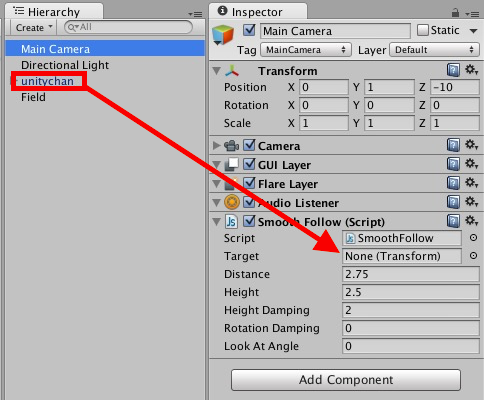

Main CameraのAdd Componentから、Camera-Control > Smooth Followを選択します〜


こちらのTargetのところにユニティちゃんをドラッグ&ドロップすると、ユニティちゃんを追従するようになります〜


f:id:hiyotama:20150626174834p:plain
ドラッグ&ドロップ!


【結果】


f:id:hiyotama:20150626175150p:plain

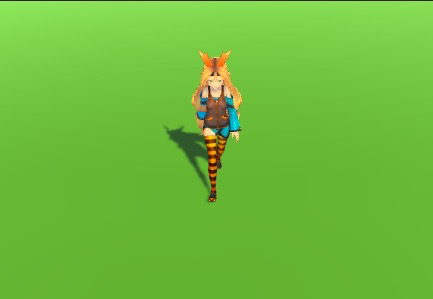

上キーを押すとWalkアニメーションを実行し


f:id:hiyotama:20150626175216p:plain

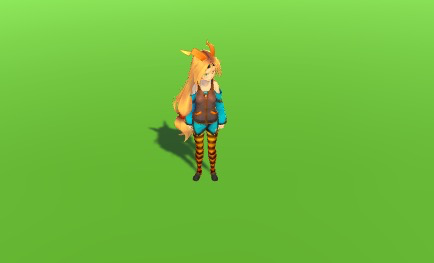

離すとIdle状態に戻る


うまくアニメーションさせることができました〜


以上、ひよこエッセンスでした〜

ありがとうございました〜
