【Unity開発】uGUI Imageの使い方 基本からImageTypeの使い方やFill Methodの紹介など

【更新】Unity 2021.1.0f1 Personal(2021年4月)
Unity5.1.1f1 Personal(2015年6月)

今回はuGUI ImageのImage Typeについて解説致します。
こちらの記事の続きです。
hiyotama.hatenablog.com

Image Typeを活用するとメッセージウインドウやゲージなどが扱えるようになります。

Image Type: Simple

まずはImage TypeのSimpleから見ていきます。
こちらは単純にSpriteを表示するのみで
WidthやHeightを大きくするとSpriteは引き伸ばされます。

正方形のWidthを大きくすると横に引き伸ばされる

Image Type: Sliced

Image TypeのSlicedは四隅を変化させず中間部分のみを伸縮させることができます。

WOLF RPGエディター 画像・音声素材データ集

こちらのサイトのこちらのページの素材ファイル [ window_sozai8.zip: 4.60KB ]を使わさせて頂きます。ありがとうございます。

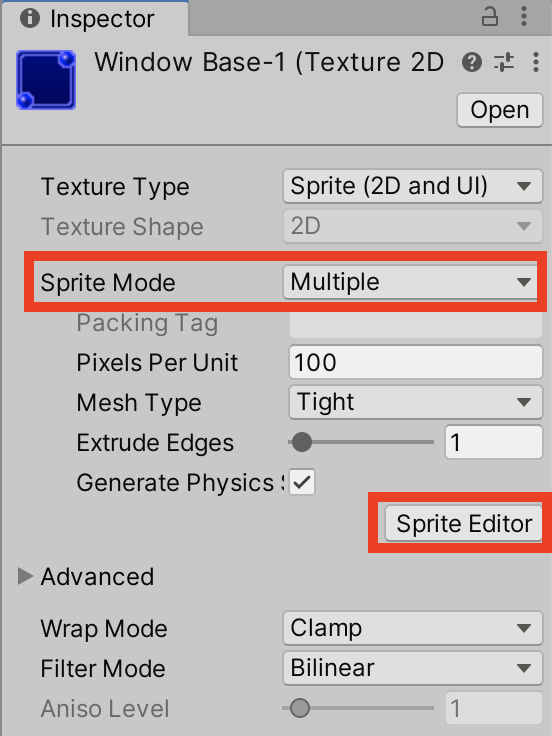

ダウンロード後WindowBase-1.pngをUnityにImportし、Sprite ModeをMultipleに変更、Sprite Editorを開きます。

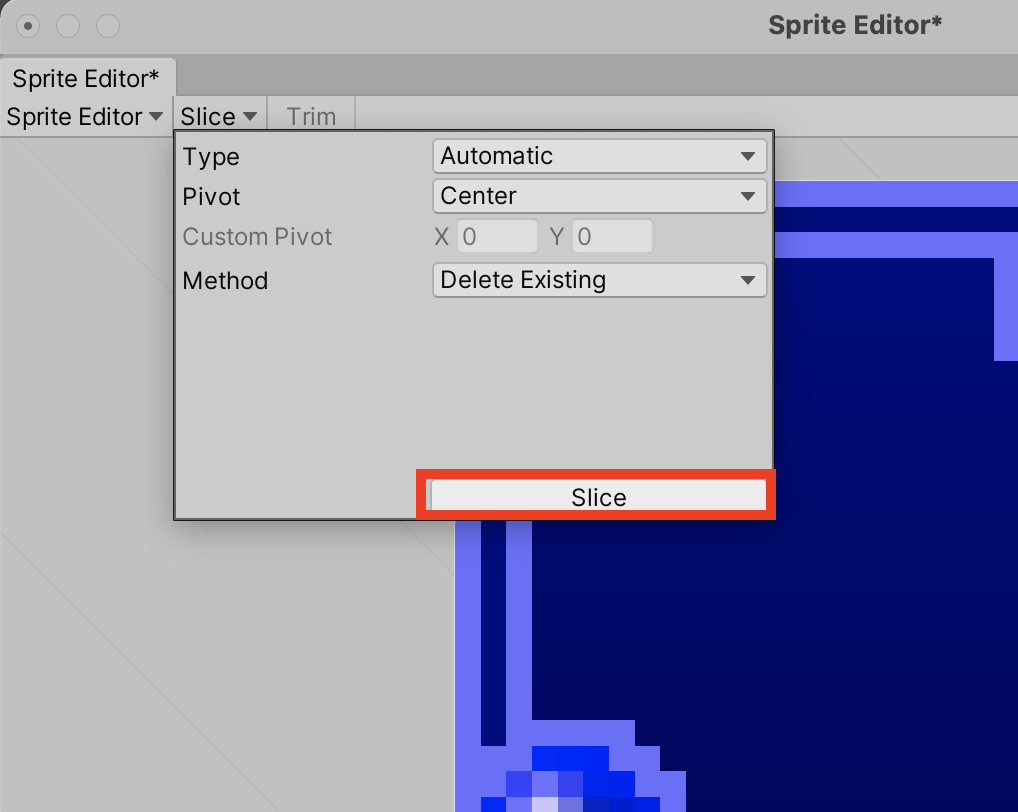

Sprite Editorにて、まずはSpriteをSliceします。

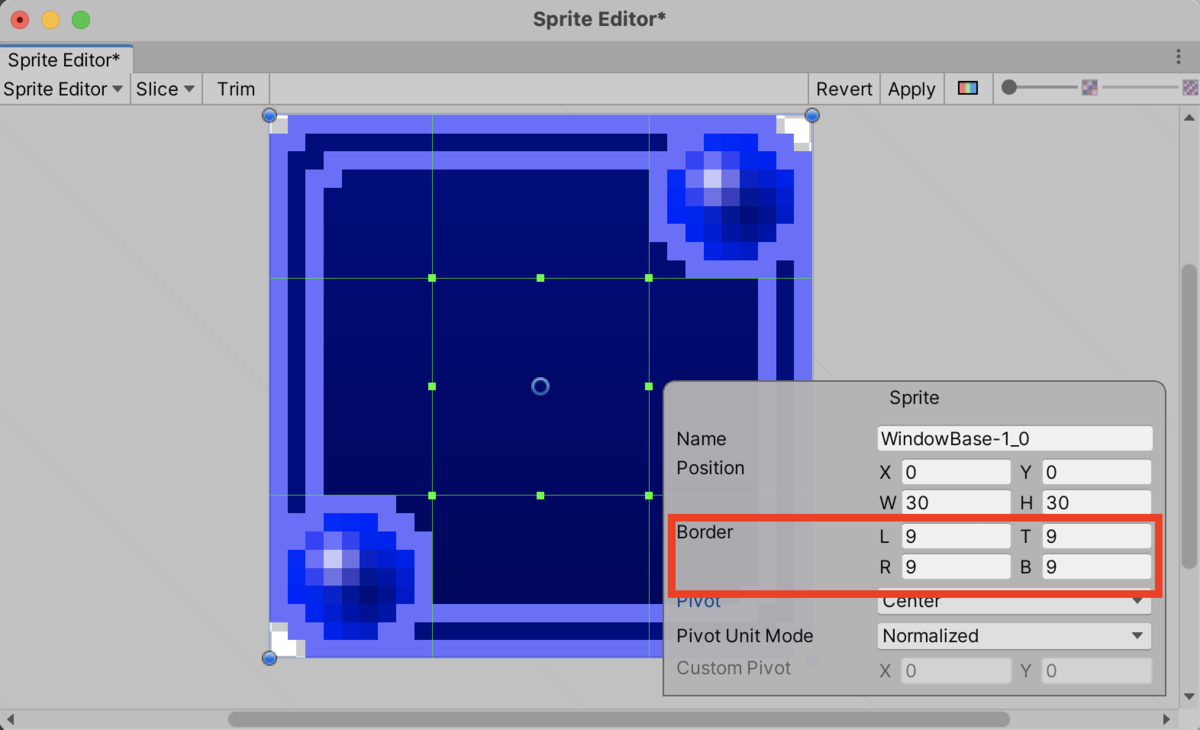

次にSliceしたSpriteを選択し、Borderを以下のように設定し9分割します。

Spriteを9分割する

以上でSpriteの設定は完了です。
続いて設定したSpriteでImageを作成し、Image TypeをSlicedに変更します。

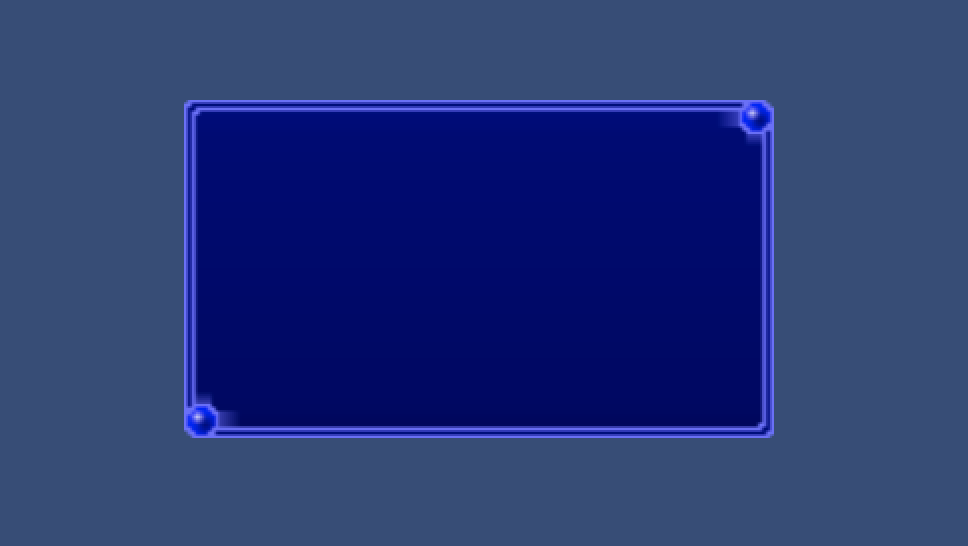

上のように、Imageのサイズを変更しても四隅の形は固定されたままです。

続いてFill Centerです。

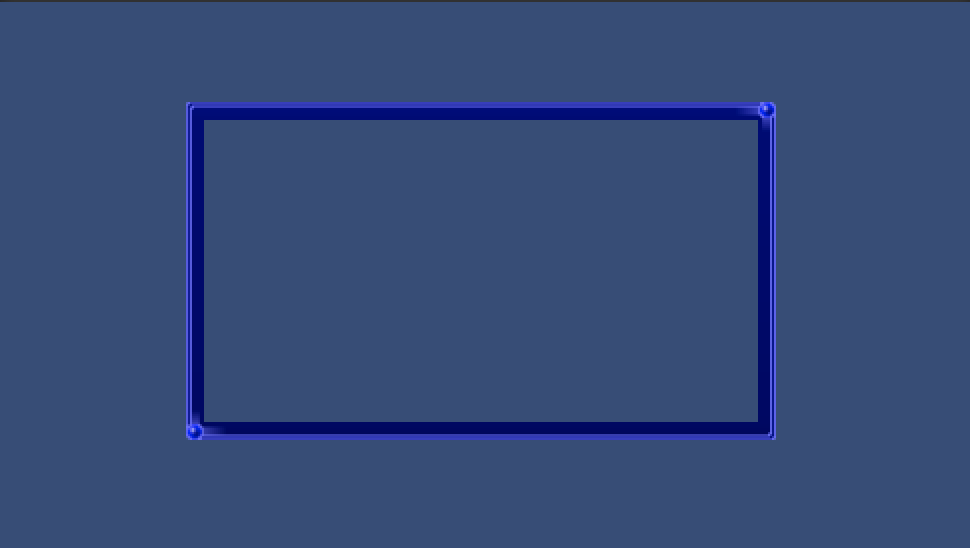

Fill Centerをfalseにすると中央部分を非表示にすることができます。

Fill Center: false

Pixel Per Unit MultiplierはSpriteのPixel Per Unitに指定した数を掛け算します。
試しに0.5と入力するとPixel Per Unitが半分となり、Spriteの大きさが2倍になります。

Pixel Per Unit Multiplier:0.5

Image Type: Tiled

続いてImage Type：Tiledです。
こちらは単純で、Sprite画像を並べて表示してくれます。

Image Type: Filled

Image Type：FilledはSpriteの表示割合を指定することができます。
Fill Methodで表示形式が指定でき、Horizontal(横方向)・Vertical(縦方向)・Radial90(90度)・Radial180(180度)・Radial360(360度)とあります。

Fill Originで表示の始点、Fill Amountで表示割合を指定することができます。
以下はImage Type: Filledの例となります。

Horizontal

Vertical

Radial90

Radial180

Radial360

ちなみに表示割合であるFill Amountはスクリプトから操作することもできます。
以下のソースをImageオブジェクトに付けると、クリック中Fill Amountを増加させることができます。

using UnityEngine;
using UnityEngine.UI;
using System.Collections;

public class FillAmountController : MonoBehaviour {
	Image image;

	void Start () {
		image = GetComponent<Image>();
	}

	void Update ()
	{
		if (Input.GetMouseButton (0)) {
			image.fillAmount += 0.02f;
			if (image.fillAmount >= 1) {
				image.fillAmount = 0;
			}
		}

	}
}

FillAmountController.cs

最後にClockwiseです。
FillAmountを増やした時Clockwiseがtrueだと時計回りに、falseだと反時計回りにSpriteを表示させます。

以上、今回はImageのImage typeについての解説でした。
ありがとうございました〜。
